Klingersil C4400

Oblasti použití:

Univerzální vysokotlaké těsnění s širokým rozsahem použitelnosti v chemickém průmyslu, potravinářském průmyslu, vodárenství. Velmi vysoký výkonový standard.

Složení:

Aramidové vlákno spojené NBR odolné proti olejům, vodě, páře, plynům, solným roztokům, pohonným hmotám, alkoholům, organickým i anorganickým kyselinám, uhlovodíkům, mazivům chladivům.

Rozměry standardních desek

Velikost desky: 2000×1500 mm
Dostupné tloušťky desek: 0,3 mm / 0,5 mm / 0,8 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm / 5,0 mm

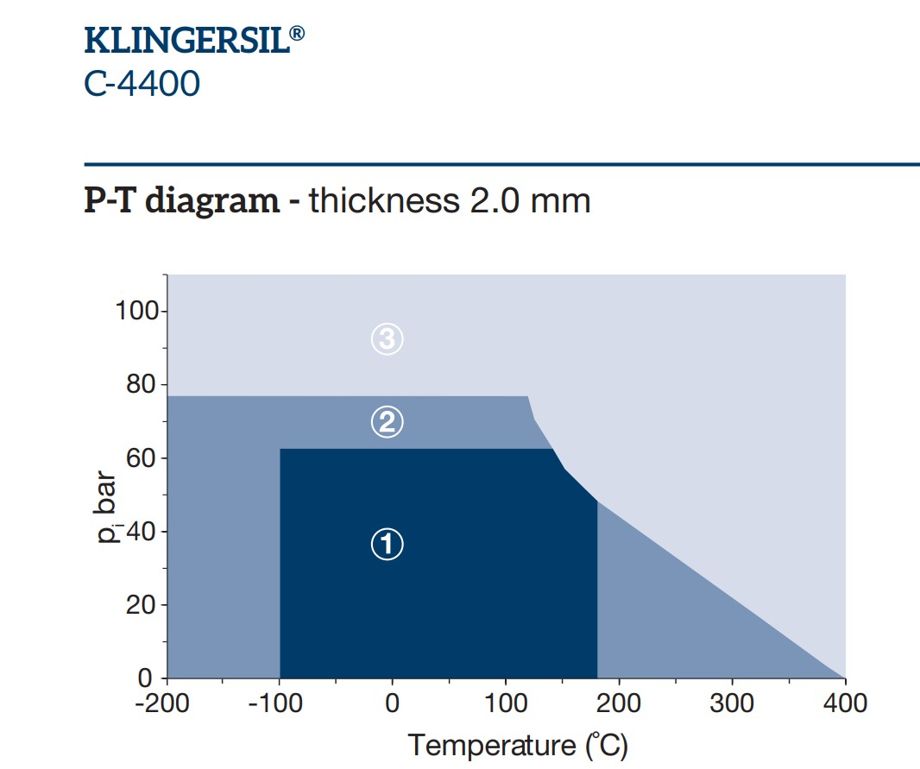

pT diagram:

Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.

Dostupné certifiáty

Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.

Základní provozní parametry (detaily viz pT diagram)

Trvalá provozní teplota:

180 °C

Maximální tlak:

60 bar

Typické hodnoty pro tl. 2,0 mm


Stlačitelnost ASTM F 36 J		11	%
Odpružení ASTM F 36 J	min	55	%
Stálá tlaková pevnost DIN 52913	50 MPa, 16h/175 °C	37	MPa
	50 MPa, 16h/300 °C	25	MPa
Stálá tlaková pevnost BS 7531	40 MPa, 16h/300 °C	25	MPa
Tlaková stálá pevnost Klingera při 50	změnšení tl. při 23 °C	10	%
	změnšení tl. při 300 °C	20	%
Těsnost	DIN 28090-2	0,02	mg/(s x m)
Třída těsnosti	DIN 28090-1	1,64E-08	mbar x l/(s x m)
Bobtnání ASTM F 146	olej IRM 903: 5h/150 °C	3	%
	pohonná hmota B: 5h/23 °C	5	%
Hustota		1,6	g/cm3
Střední povrchový odpor	ρO	1,4x10E12	Ω
Střední spec. průchodový odpor	ρD	1,2x10E12	Ω cm
Střední průrazná pevnost	Ed	21,6	kV/mm
Střední dielektrický ztrátový souč.	50 Hz	0,131	tan δ
Střední dielektrický součinitel	50 Hz	9,2	εr
Tepelná vodivost	λ	0,42	W/mK

Klasifikace dle BS 7531:2006	Grade AY
Součinitelé těsnění dle ASME-Code
pro tloušťku těsnění 2,0 mm	základní netěsnost 0,1 mg/s x m	y 15	MPa
		m 1,6	MPa
