KLINGER KGS GII

Těsnění KLINGER® KGS nové generace otevírají překvapivě nové možnosti aplikací, kde dříve nebylo možné použít konvenční pryžová těsnění. KLINGER® KGS je synonymem pro bezpečné těsnění na plyny a kapaliny i za náročných montážních podmínek.

„Lepší je nepřítelem dobrého“ řekl Voltaire. To je případ vylepšení velmi dobře známého ocelogumového těsnění KLINGER®KGS. Optimalizací několika částí tohoto těsnicího konceptu může být jeho výkonnost výrazně zvýšena. Známé typy vysoce jakostních pryží, které používá KLINGER® spolu s vysoce pevnou vazbou pryž-ocel, optimalizovaný průřez profilu a specifický poměr pryže a oceli na přírubě vede k ocelogumovému těsnění, které dokáže absorbovat výrazně větší síly v přírubě než dosavadní těsnění.

Jako vůbec první mezi ocelogumovými těsněními je při výrobě vulkanizací dosaženo přesného vycentrování ocelového kroužku. Proto jsou působící síly homogenně rozloženy během montáže a jejich působení je symetrické. Faktor kvality montáže je výrazně vyšší než u klasického ocelogumového těsnění (viz. spodní diagram).

Geometrie je navržena tak, aby bylo dosaženo bezpečné těsnosti již při malém utahovacím tlaku. Na druhé straně dokáže těsnění absorbovat extrémně vysoké statické tlaky díky krátkým kompenzačním pohybům pryže. To znamená, že přírubový spoj se stane výrazně bezpečnějším při vyšších utahovacích a axiálních tlacích. Speciální zásobní oblasti způsobují, že i při nejvyšším možném stlačení nedojde k vniknutí pryže do „světlosti“ potrubí nebo vytlačení směrem ven ke středícím šroubům. Německá zkušebna TÜV SÜD provedla odpovídajících zkoušky, aby potvrdila vysokou jakost tohoto těsnění nové generace. Vysoká očekávání byla překonána – dokonce i třída bezpečnosti proti vystřelení C, kde bylo bezpečně dosaženo snížení minimální hodnoty o 25%. Tyto výsledky byly prokázány při tlaku 100 bar po stárnutí při 110°C po dobu 1500 hodin.

Na základě těchto výrazných zlepšení byl tento těsnicí koncept patentován.

Faktor kvality montáže Q
Pro posouzení charakteristiky nově vyvinutého KGS GII z pohledu montáže, chování instalovaného těsnění v porovnání se standardní verzí KGS, bylo kontrolováno použitím testovací stolice FM20 firmy GAIST. Pro rychlé zhodnocení kvality montáže je použit faktor Q. Ten je výsledkem cílové síly ve šroubech, rozdělené efektivní silou ve šroubech, rozdílem mezi minimální a maximální silou v jednotlivých šroubech a standardního cílové síly ve šroubech.

Výhody těsnění KLINGER® KGS GII:

  • Přesné vycentrování ocelové výztuže v těsnění zajišťuje homogenní rozložení utahovacího tlaku a těsnost přírubového spoje
  • Schopnost přenést vysoké utahovací tlaky díky spojení ocelového kroužku a pryže
  • Jistota těsnosti i za nejnižších utahovacích tlaků
  • Dokáže pojmout velmi vysoké statické zatížení
  • Nedochází k vniknutí pryže do průřezu potrubí (DN)
  • Nedochází k vytečení těsnění směrem do středících šroubů
  • Efektivní využití materiálu zajišťuje nízkou hmotnost (jednodušší manipulace a nižší náklady na dopravu)
  • Patentováno

Potvrzení kvality TÜV
Německý institut TÜV SÜD provedl zkoušky těsnění rozměru DN40, PN40 při tlacích až 100 bar s ohledem na těsnost, a odolnost proti vystřelení a stárnutí. Těsnění splnila všechny požadavky.

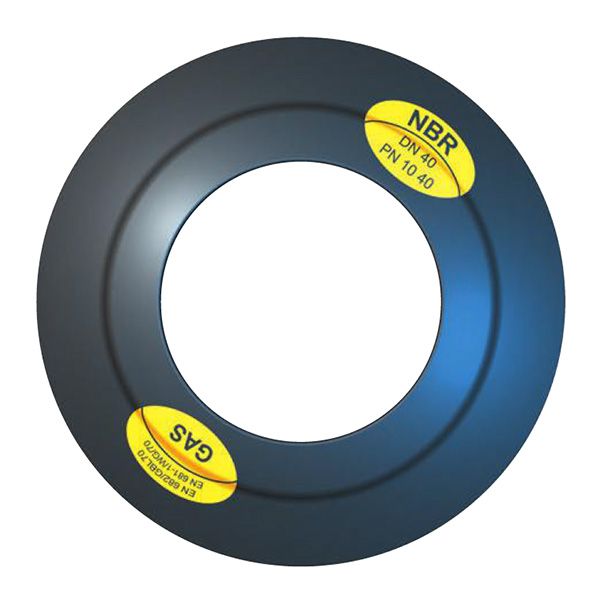

NBR

Oblast použití NBR:
Těsnění KLINGER®KGS GII vyrobené z pryže NBR vykazuje dobrou odolnost proti alyfatickým uhlovodíkům, minerálním olejům a tukům i palivům. Proto je tento typ vhodný pro pitnou vodu, odpadní vodu, plyny, ale i látky obsahující uhlovodíky a hořlavé plyny. Tento typ lze rovněž použít na odpadní vodu a rozvody pomocné a průmyslové vody.

Teplotní rozsah:
od -15°C až do 110°C

Prohlášení a certifikáty:

  • Vyhláška MZ č.409/2005 Sb.
  • DVGW-Certifikát dle
  • EN 682 GBL
  • EN 681-1 WG Class 70
  • EN 682 GBL Class70
  • TA-Luft

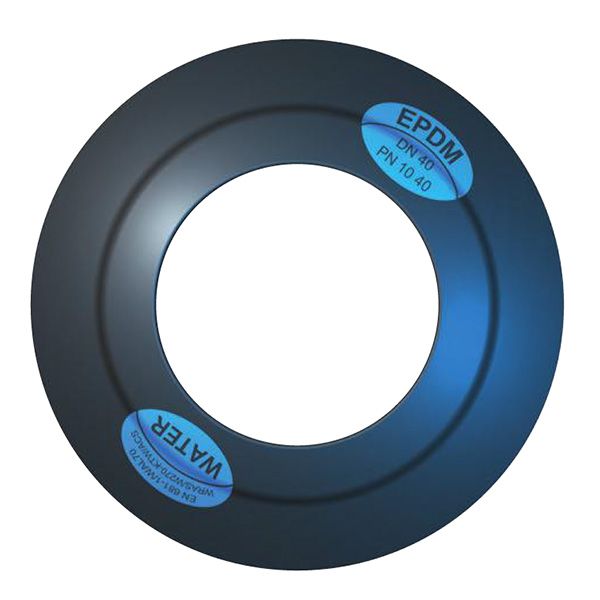

EPDM

Oblast použití EPDM:
Těsnění KLINGER®KGS GII vyrobené z pryže EPDM je vhodné na pitnou vodu, odpadní i procesní vodu. Vykazuje dobrou odolnost ale i dobrou stabilitu proti ozonu, stárnutí a vnějším vlivům. Certifikace na pitnou vodu je zcela zásadní.

Teplotní rozsah:
od -40°C až do 110°C

Prohlášení a certifikáty:

  • Vyhláška MZ č.409/2005 Sb.
  • EN 681-1 WAL/WCL Class70
  • Elastomer-Guideline (nové KTW)
  • DVGW W270
  • ACS, WRAS (BS6920)
  • FDA Shoda
  • TA-Luft

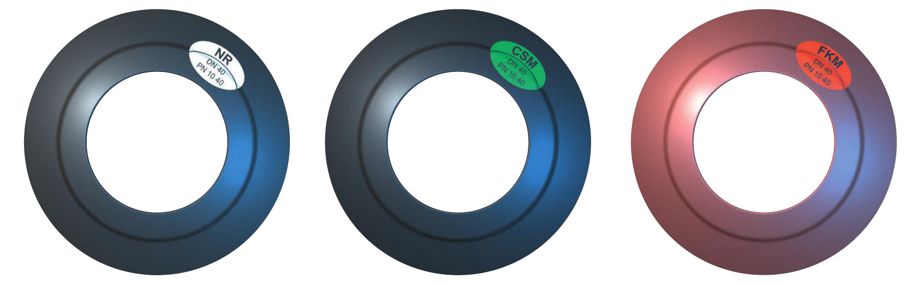

NR, CSM, FKM

  • Oblast použití NR – Odpadní a cirkulační voda. Zásadité roztoky (na vyžádání).
  • Oblast použití CSM – Kyseliny a zásady (na vyžádání).
  • Oblast použití FKM – Kyseliny, zásady a chemikálie při vyšších teplotách (na vyžádání).
