GORE páska Serie 1000

Serie 1000 – Těsnicí páska ze 100% čistého vícesměrně orientovaného PTFE s jádrem z virginálního PTFE

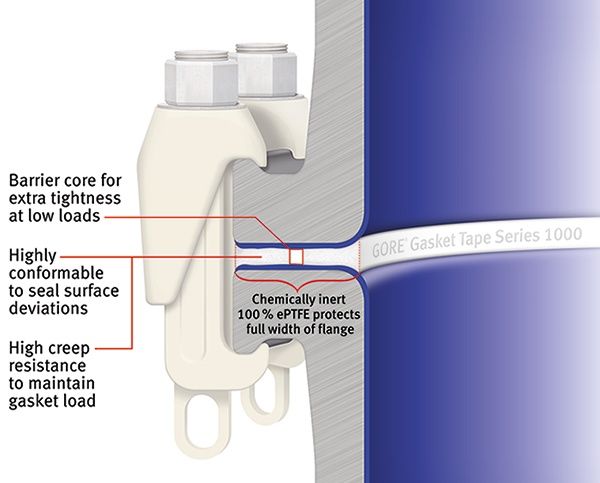

Těsnicí páska je vyrobena ze 100% čistého vícesměrně orientovaného PTFE. Uprostřed je jádro z virginálního PTFE, které tak na sobě koncentruje utahovací tlak. Páska byla vyvinuta ve spolupráci s firmou De Dietrich, což je přední světový výrobce smaltovaných aparátů a potrubních dílů.

Materiál:

100% expandované PTFE s vícesměrně orientovanou strukturou vláken. Jádro ze 100% čistého virginálního PTFE.

Vhodný pro:

Chemicky odolný všem látkám pH 0-14. Kromě tavenin alkalických kovů a fluoru při vysokých teplotách a tlacích.

Dodávané rozměry:

Tloušťky: 6,0 mm; 9,0 mm
Šířky: 40 mm; 55 mm; 65 mm
Balení na špulkách: á 5 bm; 10 bm; 15 bm

Provozní podmínky:

teplota: -268°C až +315°C
tlak: vakuum až cca 40 bar (v závislosti na provozních podmínkách i vyšší)
Nestárne ani vlivem provozní teploty. UV odolný.

Detaily konstrukce a použití:

Na obrázku je vidět průřez páskou a znázornění rozložení utahovacích tlaků metodou konečných prvků. I malé utahovací tlaky se díky koncentraci napětí v místě jádra koncentrují a dosahují hodnot dostatečných k bezpečnému zatěsnění spoje, viz. graf netěsnosti. Dále uvádíme graf stlačitelnosti pásky v tloušťce 9mm.
