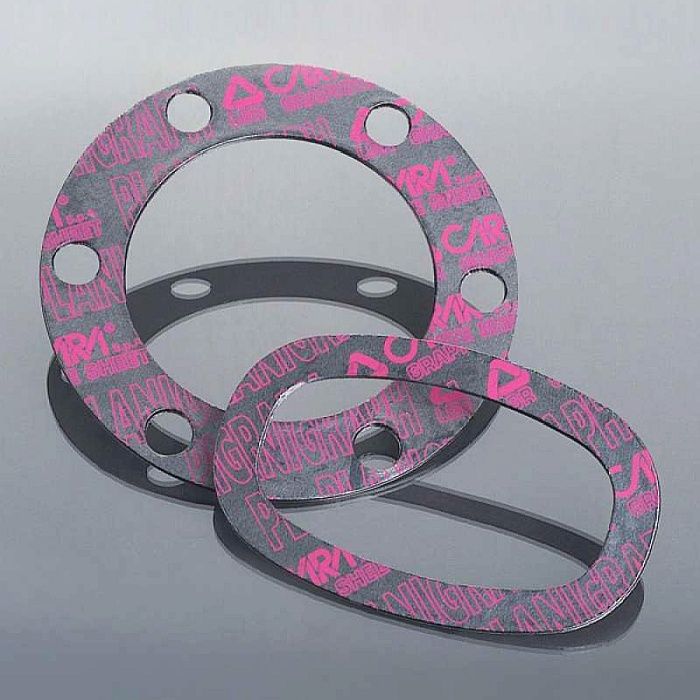

Planigraf LGR
Grafitová těsnící deska pro běžné přírubové spoje, výměníky a další aplikace.
Rozměry standardních desek
Formát desek: 1000×1000 mm, 1500×1500 mm
Dostupné tloušťky desek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm
Základní provozní parametry (detaily viz pT diagram)
Trvalá pracovní teplota::
450 °C
Minimální pracovní teplota:
-196 °C
Maximální provozní tlak::
75 bar
Maximální tlakové zatížení:
60 MPa
Technická data pro tloušťku 2,0 mm
| Hustota grafitu | 1,0 | g/cm3 | |
| Čistota grafitu | > 98,0 | % | |
| Obsah popela | < 2,0 | % | |
| Materiál vložky | AISI 316L | ||
| tloušťka | 0,05 | mm | |
| Stlačitelnost | 40 - 50 | % | |
| Zpětné odpružení | 10-15 | % | |
| Plynotěsnost | DIN 3535 | < 0,6 | cm3/min |
| Stálá tlaková pevnost DIN 52913 | 16h, 300 °C/50 MPa | > 45 | MPa |
