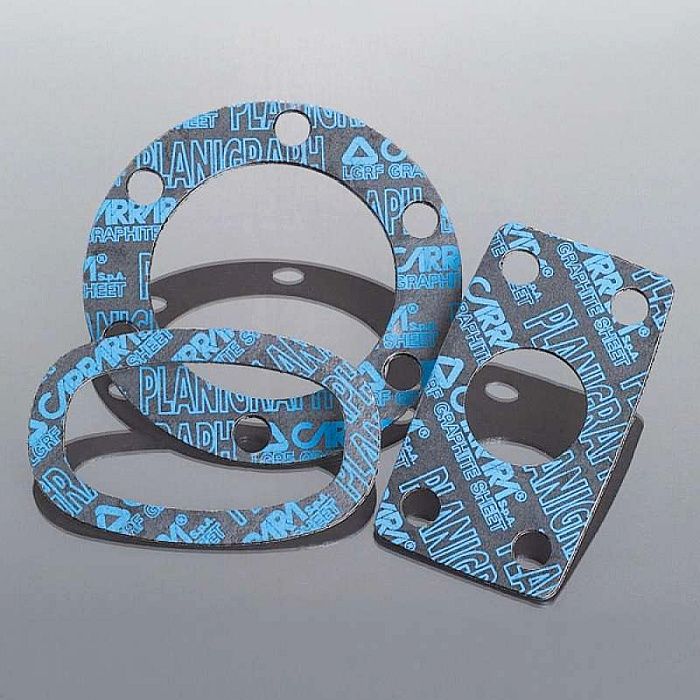

Planigraf LGRF
Jakostní grafitové těsnicí deska pro náročné aplikace.
Rozměry standardních desek
Formát desek: 1000×1000 mm, 1500×1500 mm
Dostupné tloušťky desek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm
Základní provozní parametry (detaily viz pT diagram)
Trvalá pracovní teplota::
450 °C
Minimální provozní teplota:
-200 °C
Maximální provozní tlak::
100 bar
Maximální tlakové zatížení:
140 MPa
Technická data pro tloušťku 2,0 mm
| Hustota grafitu | 1,0 | g/cm3 | |
| Čistota grafitu | ≥ 98,0 | % | |
| Obsah popela | < 2,0 | % | |
| Obsah síry | ≤ 1000 | ppm | |
| Obsah halogenů | ≤ 200 | ppm | |
| Pevnost v tahu | ≥ 4,0 | MPa | |
| Materiál vložky | AISI 316L | ||
| hrúbka | 0,05 | mm | |
| Stlačitelnost | 35 - 55 | % | |
| Zpětné odpružení | ≥ 9,0 | % | |
| Stálá tlaková pevnost DIN 52913 | 16h, 300 °C/50 MPa | > 45 | MPa |
